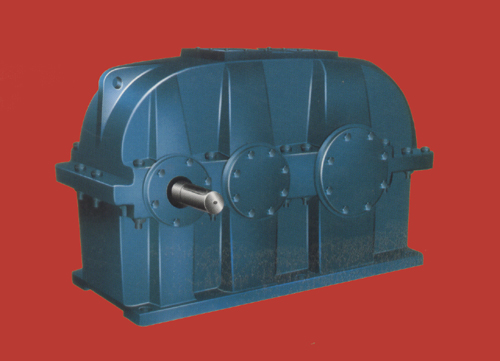

起重機用三支點、底座式減速器（QJ系列）
一、概述
QJ系列減速器適用于起重機各運行機構，也廣泛用于運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構中。
二、特點
1.減速比范圍寬，公稱速比10-200；
2.機械傳動效率高,二級達96%,三級達94%;
3.運轉平穩,噪音低;
4.由于采用42CrMo、35CrMo經鍛造調質處理，分別制作齒輪軸和齒輪，所以使用壽命長，承載能力高；
5.易于安裝。
三、適用條件
1.齒輪圓周速度不大于16m/s;
2.高速軸轉速不大于1000r/min;
3.工作環境溫度為-40~45℃;
4.可正反兩方向運轉。
QJY起重機用硬齒面減速器
一、產品分類
QJY系列減速器是工廠根據國內外市場要求開發的硬齒面（滲碳、淬火齒面）起重機減速器，包括三大類12種基本型式。
二、性能特點
1.齒輪均采用優質低碳合金鋼，滲碳，淬火，齒輪精度6級。
2.精度高，效率高，傳動平穩，噪音低，比調質齒輪減速器（QJ系列）體積小、重量輕、承載能力大、可靠性高。
3.焊接箱體結構。安裝形式：三支點安裝和地腳安裝。
4.出軸型式；平鍵，漸開線花鍵，齒輪軸端，空心軸四種。
5.一般采用油池潤滑，自然冷卻，立式減速器采用循環油潤滑。
6.采用滾動軸承。
三、應用范圍
1.輸入轉速一般n1≤1500r/min。
2.工作環境溫度-40~+50℃。
3.正反兩向運轉。適合各種類型起重機減速器選用。
QY起重機用硬齒面減速器
一、減速器的分類、應用范圍
QY型系列減速器包括QYS型（三支點）和QYD型（底座式）兩個系列起重機用硬齒面減速器。它有三級、四級和三四級結合型三種。
此減速器主要用于起重機各有關機構，也可用于運輸、冶金、礦山、化工及輕工等機械設備的傳動中。其工作條件為：
1）齒輪圓周速度不大于20m/s；
2）高速軸轉速不大于1500r/min；
3）工作環境溫度為-40℃~+45℃；
4）可正反兩向運轉。
二、性能特點
考慮起重機各機構的工作特點、傳動范圍、進一步提高產品性能，采用較少規格滿足用戶多方面的要求，其特點為：
1）承載能力高。齒輪采用滲碳、淬火、磨齒加工、承載能力比調質滾齒的軟齒面和中硬齒面齒輪減速器有大幅度提高。
2）體積小、重量輕。與軟齒面和中硬齒面減速器相比，相同承載能力減速器可降低2~4個相當機座號。
3）效率高、噪音低、振動小。采用磨齒加工提高了精度等級，齒輪又進行了修緣，每級齒輪的綜合效率為0.98,振動和噪音顯著降低。
4）采用多級數，減少單級速比，可拉開中心距、降低減速器整機高度，滿足起重機各機構的要求；減速器的****公稱傳動比達到400，滿足了慢速起重機的要求。
5）三支點減速器，可立式、臥式、甚至偏轉一定角度安裝，方便靈活。
6）本系列減速器有三四級結合型（即三級的裝配型式，四級的傳動比）為慢速起重機的通用化提供了前提。
QJ-L、QJ-T系列
一、概述
起重機立式減速器部分分為QJ-L，QJ-T兩個系列，主要用于起重機運行機構，也可用于運輸、冶金、礦山、化工、輕工等各種機械設備的運行機構中。齒輪、齒輪軸采用中碳合金鋼中硬齒面，具有結構緊湊、承載能力較高等優點，是我廠繼ZSC型、ZSC（A）型減速器之后推出的又一代新產品。
起重機用三合一減速機
QSC系列“三合一”減速機為垂直軸式減速機，主要用于門式起重機運行機構。兩系列產品亦可用于運輸、冶金、石油、化工、建筑、鐵路、港口、國防工程、輕紡工業等各種機械設備中的傳動機構。
一、適用條件
1.齒輪圓周速度≤20m/s
2.高速軸轉速≤1500mr/min
3.工作環境溫度為-40℃~+45℃
4.可正/反兩方向運轉
二、主要特點
1.功率范圍大,減速范圍廣;
2.裝配及調整快速簡單;
3.輸出軸可兩面裝配,用于單獨驅動或集中驅動;
4.結構緊湊、美觀、體積小、重量輕；
5.運轉平穩、噪音低。
|
